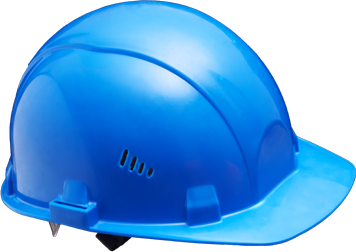

Сигнализатор напряжения касочный «Купол» предназначен для предупреждения человека о наличии напряжения при его приближении к проводам ВЛ. Наличие напряжения индицируется прерывистым звуковым сигналом. Сигнализатор размещается под каской.
Принцип работы сигнализатора основан на использовании энергии электромагнитного поля вокруг проводника. При установленном элементе питания, сигнализатор всегда находится во включенном состоянии в «спящем режиме», с низким энергопотреблением. При попадании сигнализатора в электромагнитное поле, сигнализатор «просыпается»» и формирует прерывистый звуковой сигнал, предупреждающий об опасности. Через 5 сек после пропадания электромагнитного поля сигнализатор возвращается обратно в «спящий режим».
Работоспособность сигнализатора проверяется процедурой автопроверки по короткому нажатию кнопки «Тест». При помощи этой же кнопки «Тест» можно осуществить временную блокировку формирования сигнала опасности на 15 или 30 минут. Это может быть необходимо при нахождении в зоне действия электрических полей сетей более высокого класса напряжения или в РУ.
Сигнализатор имеет специальный контакт РЗ, прикосновение к которому увеличивает чувствительность, что позволяет определять наличия напряжения на воздушной линии с поверхности земли.
| Технические характеристики* | |
|---|---|
| 1. Расстояние срабатывания без использования контакта РЗ, м, | |
| — класс напряжения 6 – 10 кВ | 2 |
| — класс напряжения 35 кВ | 3 |
| — класс напряжения 110 кВ | 5 |
| 2. Расстояние срабатывания с использованием контакта РЗ, м, | |
| — класс напряжения 6 – 10 кВ | 6 |
| — класс напряжения 35 кВ | 9 |
| — класс напряжения 110 кВ | 15 |
| 2. Напряжение встроенного источника питания, В | 3 (литиевый элемент CR2450) |
| 3. Время эксплуатации до замены источника питания при средней продолжительности звукового сигнала не более 20 мин в день, не менее, лет | 2 |
| 4. Габаритные размеры, мм | 230 х 300 x 15 |
| 5. Масса сигнализатора без упаковки не более, г | 70 |
| 5. Условия эксплуатации: | |
| — температура окружающего воздуха | от -45oС до +45oС |
| — относительная влажность воздуха | до 98% при 25oС |
| — атмосферное давление | 60-106,7 кПа (460-800 мм рт. ст.) |
| Примечание: нижняя граница диапазона pабочих температур окружающего воздуха зависит от применяемых встроенных элементов питания. | |
| *Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика. | |
Комплект поставки:
- Сигнализатор напряжения касочный СНК «Купол» — 1 шт
- Элемент питания литиевый CR2450 — 1 шт
- Руководство по эксплуатации — 1 шт
- Упаковка (блистер) — 1 шт
