Заземление переносное ЗПЛ-1 (СИП) применяется в качестве средств защиты от поражения электрическим током на изолированных воздушных линиях электропередачи (ВЛ) СИП постоянного и переменного тока промышленной частоты напряжением до 1 кВ включительно и предназначены для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках рабочего или наведенного напряжения. Возможна поставка как с заземляющим спуском, так и без него.
ЗПЛ-1 СИП присоединяется к СИП через специальный адаптер типа PMCC (стандартно) или SE-40 (по заявке), устанавливаемый в зажимах с прокалыванием изоляции. Подключение к указанным адаптерам производится через цанговые зажимы байонетного типа.

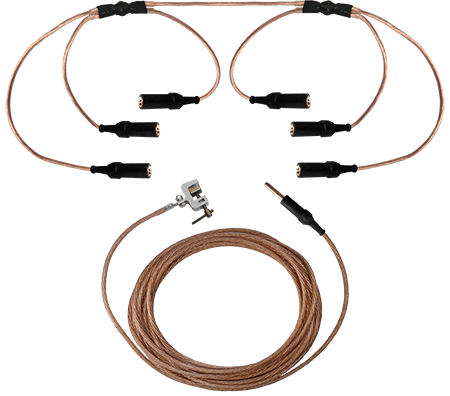

Заземление состоит из закорачивающей и заземляющей части, упаковано в надежный и компактный металлический футляр с ручкой для переноски.
Закорачивающая и заземляющая часть выполнены из гибкого медного провода в прозрачной морозостойкой пластиковой оболочке, сохраняющей эластичные свойства и не трескающейся на морозе. Провод в местах контакта дополнительно укреплен прозрачной трубкой для избегания излома жил провода. Закорачивающая часть имеет 6 ответных частей (5 фазных зажимов под ответвительные зажимы на ВЛ СИП, 1 для соединения с заземляющей частью).
| Технические характеристики* | |
|---|---|
| 1. Номинальное рабочее напряжение, кВ | 1 |
| 2. Количество фаз (лучей), шт | 6 |
| 3. Количество цанговых зажимов, шт | 6 |
| 4. Длина межфазных проводов, м | 0,5 |
| 5. Длина заземляющего спуска, м | 10 |
| 6. Сечения заземляющего провода, мм2 | 16, 25 |
| 7. Тип адаптера | РМСС (стандартно) или SE-40 (по заявке) | 8. Условия эксплуатации: |
| — температура окружающего воздуха | от -45oС до +45oС |
| — относительная влажность воздуха | до 80% при 20oС |
| Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены. | |
| *Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика. | |
Комплект поставки:
- Закорачивающая часть (зажимы, соединенные межфазными перемычками) — 1 шт
- Заземляющая часть, кроме заземлений без спуска (заземляющий провод со струбциной и контактным штырем) — 1 шт
- Ящик — 1 шт
- Паспорт — 1 шт
