Указатели высокого напряжения
Указатели высокого напряжения применяются в электроустановках от 6 кВ до 220 кВ и выше. Все указатели изготавливаются в однополюсном исполнении, контактного типа, работают на принципе протекания через указатель ёмкостного тока. Дополнительно указатели могут оснащаться бесконтактной схемой определения наличия напряжения, в том числе с повехности земли, встроенной системой проверки работоспособности, резервной, независимой от встроенных источников питания, схемой, индикацией разряда источника питания, встроенным «чёрным ящиком», системой вывода информации с указателя на смартфон и другие повышающие общую безопасность функции.
Сравнение
 |
 |
 |
 |
 |
 |
 |
 |
 |
|

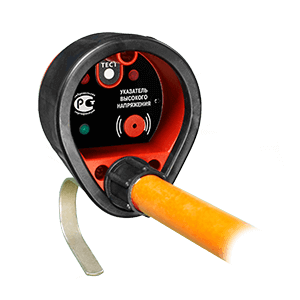

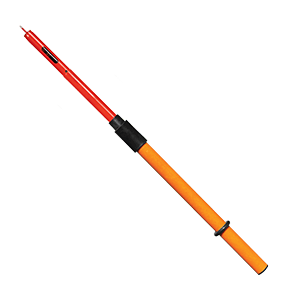

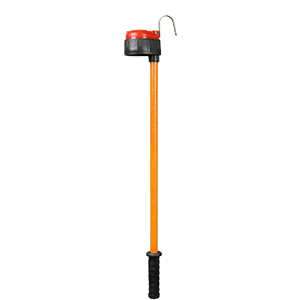

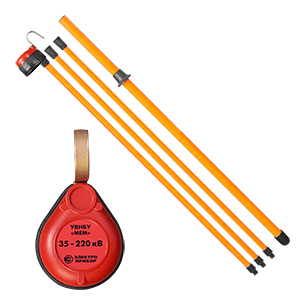

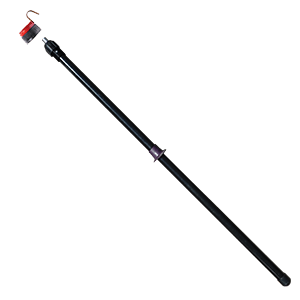

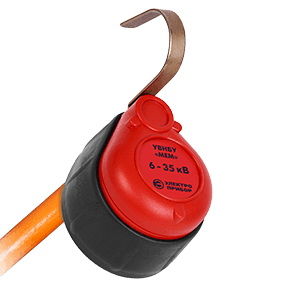

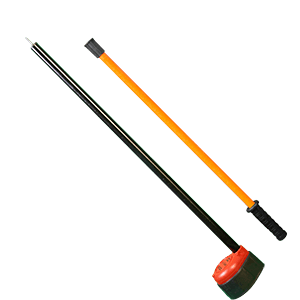

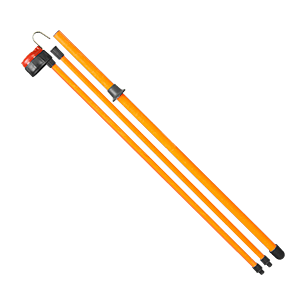

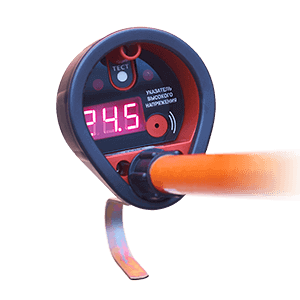

| Тип указателя | УВНСЗ 6-10 | УВНБУ 6-35 | УВНБУ 6-35 с удлиненным щупом | УВНБУ 6-35 с двухзвенной штангой | УВНБУ 6-35 с телескопической штангой | УВНБУ 10-110 | УВНБУ 35-110 | УВНБУ 35-220 | УВН 10-110 «ВИЗОР» |
| Количество полюсов | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Диапазон рабочего напряжения | 6 – 10 | 6 – 35 | 6 – 35 | 6 – 35 | 6 – 35 | 10 – 110 | 35 – 110 | 35 – 220 | 10 – 110 |
| Световая индикация | |||||||||
| Звуковая индикация | |||||||||
| Цифровая индикация | |||||||||
| Самопроверка | |||||||||
| Бесконтактный режим | |||||||||
| Опция «МЕМ» (чёрный ящик) | |||||||||
| Опция РС (работа без питания) | |||||||||
| Длина изолирующей части, мм | 270 | 520 | 520 | 1015 | 6400 | 1400 | 1400 | 2500 | 1400 |
| Длина рукоятки части, мм | 120 | 120 | 120 | 120 | 1000 | 600 | 600 | 800 | 600 |
| Габаритные размеры рабочей части, мм | ⌀40 х 290 | 160 х 85 х 105 | 680 х 85 х 105 | 160 х 85 х 105 | 160 х 85 х 105 | 160 х 85 х 105 | 160 х 85 х 105 | 160 х 85 х 105 | 160 х 85 х 105 |
