Указатели тока

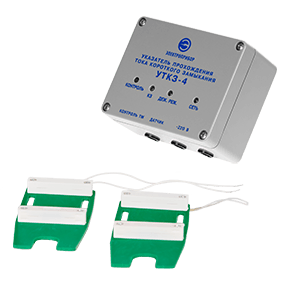

Указатель прохождения тока короткого замыкания УТКЗ-4
Предназначен для запоминания информации о прохождении тока короткого замыкания в электрических сетях напряжением 6-10 кВ. Переход в «режим КЗ» (срабатывание УТКЗ) происходит при выполнении 2-х условий:замыкание контактов герконовых датчиков под воздействием магнитного поля, возникающего при протекании тока короткого замыкания в одной из фаз контролируемой линии; отключение питания УТКЗ, которое осуществляется от обслуживаемого присоединения. Режим УТКЗ при отсутствии питания можно определить нажатием кнопки «Контроль», при этом «режиму КЗ» соответствует свечение красного светодиода «КЗ», а «дежурному режиму» — зеленого светодиода «ДЕЖ. РЕЖ».

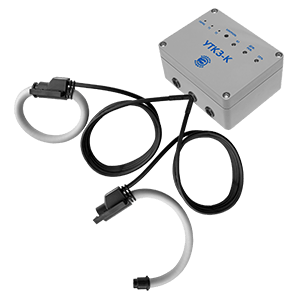

Указатель прохождения тока короткого замыкания УТКЗ-К
УТКЗ-К — указатель прохождения тока короткого замыкания в котором в качестве датчиков тока используются разъемные датчики. УТКЗ-К осуществляет измерение токов, протекающих по 2-м фазам контролируемой линии. Переход в режим КЗ (срабатывание) из «дежурного» режима происходит в случае если среднеквадратичное значение тока за 50мс в любой из фаз линии превышает уровень срабатывания. Далее в течение 5с УТКЗ-К ожидает отключения линии. Возврат из режима КЗ в «дежурный» режим происходит автоматически через 25 с после включения линии при условии, что за это время не было бросков тока, превышающих уровень срабатывания.
